自動扭力測試儀在預灌封注射器卡圈抗扭力測試中的應用

摘要

隨著醫藥包裝與食品包裝質量控制要求的不斷提升，瓶蓋鎖緊力與開啟扭矩成為衡量包裝密封性與使用安全性的關鍵指標。自動扭力測試儀通過標準化測試流程，實現對包裝扭矩性能的定量分析。本文結合三泉中石XGY-03S自動扭力測試儀，對其工作原理、技術參數及在預灌封注射器適配器卡圈抗扭力檢測中的應用進行系統分析，為相關行業提供可參考的檢測方案。

關鍵詞： 自動扭力測試儀、瓶蓋扭矩測試、預灌封注射器、卡圈抗扭力、XGY-03S

一、研究背景

在藥品包裝體系中，特別是預灌封注射器、口服液瓶及西林瓶等產品，其密封性能直接關系到藥品的安全性與穩定性。根據藥典相關要求（如4043適配器卡圈牢固度測定法），需對魯爾鎖定適配器卡圈的抗扭力進行精準測定。

傳統人工測試方式存在操作誤差大、重復性差等問題，而自動扭力測試儀通過自動化控制與高精度傳感器，有效提升了檢測的穩定性與數據可追溯性。

二、自動扭力測試儀工作原理

自動扭力測試儀的核心在于扭矩傳感器與旋轉驅動系統的協同工作。以XGY-03S為例，其基本原理如下：

1. 將試樣固定于專用夾具中，分別夾持瓶身與瓶蓋

2. 旋轉機構帶動瓶蓋或瓶身進行順時針或逆時針旋轉

3. 扭矩傳感器實時采集旋轉過程中產生的力矩變化

4. 系統記錄峰值扭矩，用于評估開啟力或鎖緊力

該過程能夠完整呈現扭矩變化曲線，實現對開啟力、鎖緊力及疲勞性能的綜合分析。

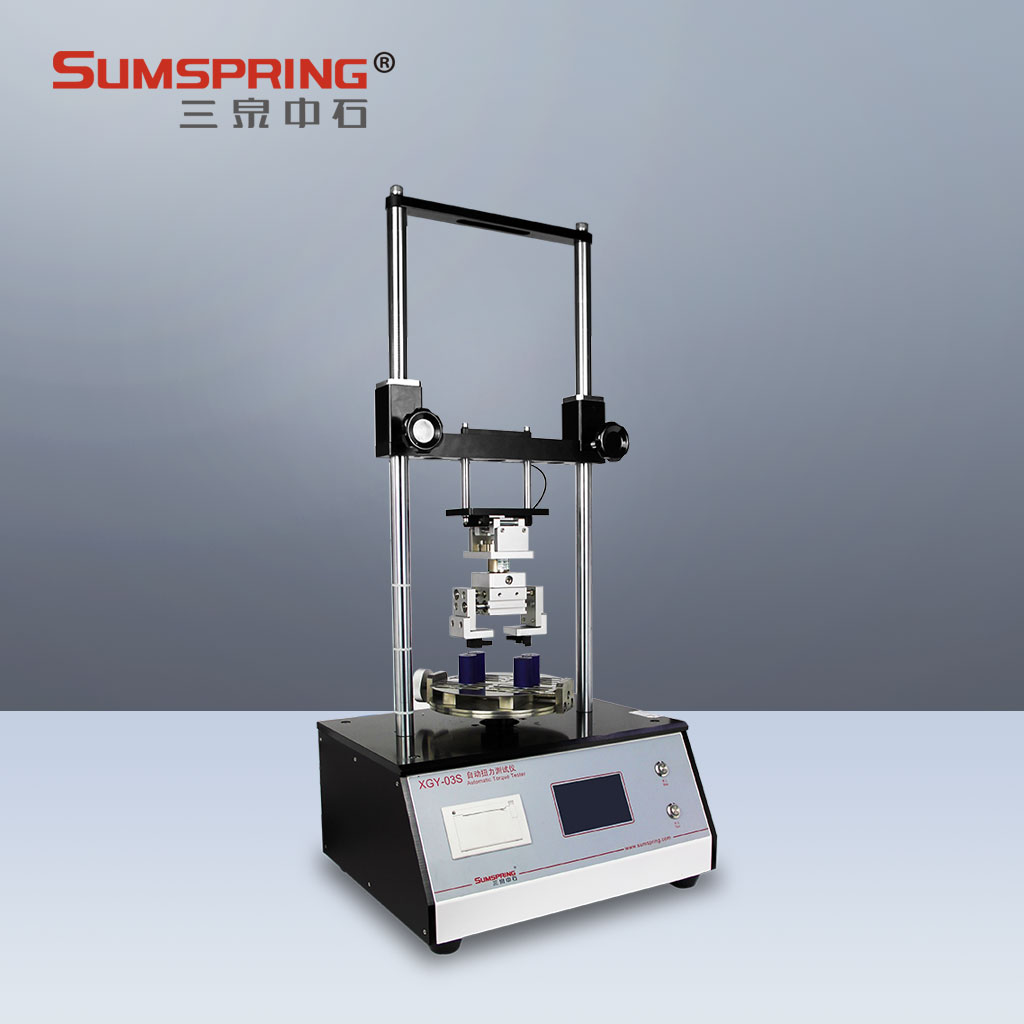

三、XGY-03S自動扭力測試儀技術特點

1. 測試模式多樣化

設備支持普通測試與疲勞測試雙模式，可進行多次循環扭轉試驗（0–100次可設定），適用于長期可靠性驗證。

2. 數據可視化與記錄

配備彩色液晶顯示屏，可實時顯示測試曲線，便于分析扭矩變化趨勢。同時內置微型打印機，可輸出完整試驗信息，包括：

• 設備編號

• 樣品批次

• 測試結果

• 檢測時間

3. 自動化程度高

采用自動旋轉結構，減少人為干預對測試結果的影響，提高重復性與準確性。

4. 數據管理能力

支持本地數據存儲及統計分析，并可通過RS232接口接入LIMS系統，實現數據集中管理。同時可選配軟件系統，實現不可篡改的數據存儲與導出。

四、關鍵技術參數

五、在預灌封注射器卡圈抗扭力測試中的應用

根據藥典4043方法要求，適配器卡圈抗扭力測試需滿足以下條件：

• 轉速約20 r/min

• 旋轉角度通常為90°

• 記錄最大扭矩峰值

1. 測試流程

1. 將注射器垂直固定于夾具中

2. 使用專用夾持器夾持魯爾鎖定適配器卡圈

3. 清零扭矩傳感器，避免預載影響

4. 設置轉速（如20 r/min）

5. 啟動測試，使卡圈旋轉至設定角度

6. 自動記錄峰值扭矩

2. 數據意義

測試所得最大扭矩值反映卡圈在裝配后的緊固程度：

• 扭矩過低：可能導致密封失效

• 扭矩過高：可能影響臨床操作或造成結構損傷

通過自動扭力測試儀的標準化檢測，可有效控制產品一致性。

六、典型應用場景擴展

XGY-03S不僅適用于醫藥行業，還廣泛應用于以下領域：

• 食品行業：飲料瓶、礦泉水瓶、奶瓶扭矩檢測

• 日化行業：化妝品瓶蓋開啟力測試

• 包裝行業：塑料瓶及復合包裝密封性能評估

• 工業容器：油桶及大口徑容器扭矩控制

七、自動扭力測試儀在質量控制中的價值

1. 提升檢測一致性：減少人為誤差

2. 滿足法規要求：符合GMP數據追溯規范

3. 優化生產工藝：為旋蓋設備參數調整提供依據

4. 降低質量風險：避免因扭矩異常導致的泄漏或開啟困難

八、結論

自動扭力測試儀在現代包裝質量控制體系中具有重要作用。以三泉中石XGY-03S為代表的設備，通過高精度測量與自動化控制，實現了瓶蓋及注射器適配器扭矩的標準化檢測。其在醫藥、食品及包裝行業的廣泛應用，有助于提升產品質量穩定性，并滿足日益嚴格的法規要求。

在未來，隨著智能制造與數據化管理的發展，自動扭力測試儀將進一步向高集成化與信息化方向演進。
